Описание оборудования

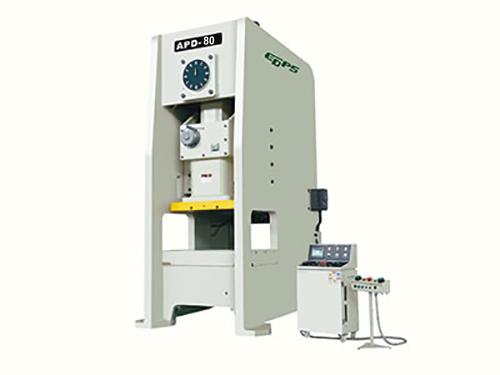

Высокоточные штамповочные прессы для металла с производительностью 80 тонн серии APD отличаются высокой точностью до 0,1 мм, простотой и надежностью в эксплуатации. Они также имеют полузакрытую конструкцию, которая позволяет обеспечить высокую стабильность работы оборудования. Полузакрытая конструкция позволяет избежать открытия С-образной формы и низкой точности штамповки. Данные прессы широко используются для штамповки и формования деталей для электронных инструментов, средств связи, компьютеров, бытовой техники, машин (автомобилей, мотоциклов и велосипедов), аппаратных средств и т.д.
Характеристики оборудования
● Высокая устойчивость станины: в качестве материалов для станины штамповочного пресса с производительностью 80 тонн применяются пластины из высококачественной сварочной стали. Данные пластины подвергаются процессу отжига со снятием внутренних напряжений, обеспечивая высокую и стабильную точность штамповки.
● Высокоточный штамповочный пресс имеет ведущий центр управления станка, обеспечивая высокую и стабильную точность штамповки.
● Высокоточный штамповочный пресс с производительностью 80 тонн оснащен двумя балансировочными устройствами, обеспечивая стабильную работу оборудования.
● Для безопасности и удобства работы, данный пресс имеет разрешённый допуск 0,1 мм.
● Коленчатый вал, шестерни, шатуны и другие комплектующие подвергаются твердому анодированию, шлифованию и другим обработкам, которые позволяют обеспечить детали высокими физическими и химическими свойствами.
● Штамповочный пресс с производительностью 80 тонн оснащен сцеплением, тормозом, двойным электромагнитным клапаном (управление сцеплением с помощью подачи или ограничения воздуха), защитой от перегрузки и т.д., обеспечивая безопасность и точность работы пресса.
Технические характеристики
| Наименование | Ед.изм.e | APD-80 | |
| Модель | V-образного типа | H-образного типа | |
| Производительность | тонн | 80 | |
| Точка номинального усилия | мм | 4 | 2 |
| Ход поршня | мм | 150 | 70 |
| Высота штампа | мм | 340 | 380 |
| Скорость поршня | ход/мин | 35-80 | 80-120 |
| Регулировка ползуна | мм | 80 | |
| Площадь ползуна | мм | 560X420X70 | |
| Площадь подштамповой плиты | мм | 760x550x90 | |
| Основной двигатель | кВт | 7.5x4 | |
| Устройство для регулировки ползуна | HP | Электрическая регулировка | |
| Давление воздуха | кг/см2 | 6 | |
| Размеры пресса | мм | 1300x1890x3000 | |
| Вес пресса | тонн | 7.8 | |
| Точность штамповки | 1 класс GB(JIS) | ||
| Эффективность амортизатора плашки | тонн | 3.6 | |
| Ход поршня | мм | 70 | |
| Рабочая площадь амортизатора плашки | мм2 | 450x310 | |

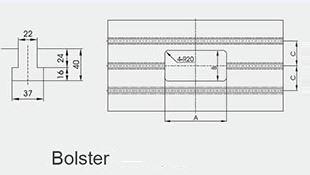

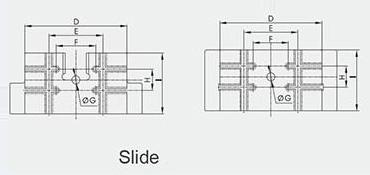

Общие размеры оборудования
| Модель | A | B | C | D | E | F | G | H | 1 |
| APD-80 | 360 | 180 | 150 | 560 | 300 | 220 | 50 | 180 | 420 |
Стандартная конфигурация
- Частотный преобразователь
- Система защиты от гидравлической перегрузки
- Цифровое устройство для регулировки ползуна
- Механический индикатор высоты штампа
- Устройство для балансировки ползуна и штампа
- Датчик обнаружения дефектов в подаче
- Розетка электропитания
- Выключатель кулачкового типа
- Датчик угла поворота коленчатого вала
- Счетчик ходов
- Соединительное устройство для подачи воздуха
- Защитное устройство от пробуксовки штампа
- Набор инструментов для обслуживания
- Руководство по эксплуатации
Дополнительное оборудование
- Автоматическая система смазки
- Гидравлические амортизаторы
- Счётчик с предварительной установкой
- Счетчик с предварительными настройками
- Педальный переключатель
- Устройство для быстрой смены штампа (подъемник для штампов, зажим для штампов, рычаг для сдвига штампа)
- Устройство выталкивания ползуна
- Пресс с противовибрационной опорой
- Световая завеса безопасности
- Устройство подачи (подача воздуха, механический питатель, сервопривод с ЧПУ)
- Направляющие для штампа
- Выпрямляющее устройство
- Механический манипулятор
- Осветительное устройство для штампов
- Левое (правое) устройство подачи
- Программируемый контроллер автоматизации PAC100
- Система управления «человек-машина»
