Описание оборудования

Штамповочные прессы с производительностью 200 тонн серии APE отличаются высокой точностью до 0,1 мм, простотой и надежностью в эксплуатации. Поэтому они подходят для резки, штамповки, загибания и других видов обработки различных металлических пластин. Данные металлические пластины могут использоваться для изготовления корпуса двигателя, автомобильных деталей, бытовой техники, компьютерных корпусов, записывающих устройств, креплений для блока питания и т.д.

Высокоточные штамповочные прессы для металла на H-образной станине с производительностью 200 тонн имеют большое основание и широкий проем, что позволяет осуществлять как однократную, так и многократную штамповку. С помощью данной конструкции поддерживается работа автоматического устройства для смены 2D или 3D матриц и механического манипулятора с серводвигателем. Штамповочные прессы оснащены многофункциональной системой подачи.

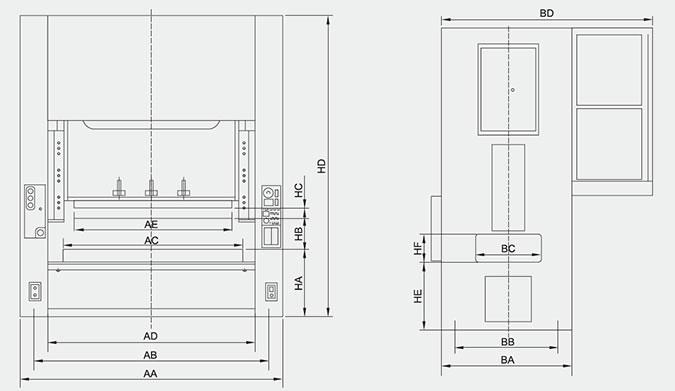

Технические характеристики оборудования

Характеристики оборудования

● Высокая устойчивость станины: в качестве материалов для станины штамповочного пресса с производительностью 200 тонн применяются пластины из высококачественной сварочной стали. Данные пластины подвергаются процессу отжига со снятием внутренних напряжений, обеспечивая высокую и стабильную точность штамповки.

● Высокоточный штамповочный пресс имеет ведущий центр управления станка, обеспечивая высокую и стабильную точность штамповки.

● Высокоточный штамповочный пресс с производительностью 200 тонн оснащен двумя балансировочными устройствами, обеспечивая стабильную работу оборудования.

● Для безопасности и удобства работы, данный пресс имеет разрешённый допуск 0,1 мм.

● Коленчатый вал, шестерни, шатуны и другие комплектующие подвергаются твердому анодированию, шлифованию и другим обработкам, которые позволяют обеспечить детали высокими физическими и химическими свойствами.

● Штамповочный пресс с производительностью 200 тонн оснащен сцеплением, тормозом, двойным электромагнитным клапаном (управление сцеплением с помощью подачи или ограничения воздуха), защитой от перегрузки и т.д., обеспечивая безопасность и точность работы пресса.

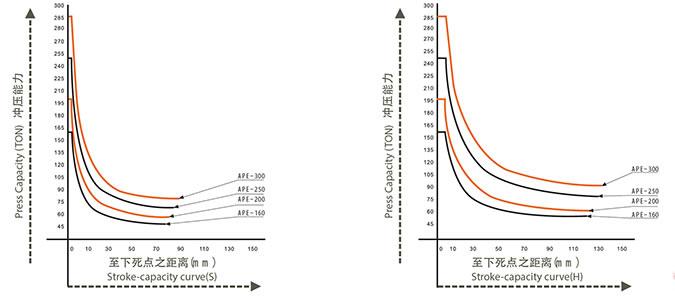

График кривой производственных возможностей

Спецификация

График кривой производственных возможностей

Стандартная конфигурация

• Фрикционная муфта-тормоз
• Стандартная операционная система компании Yiduan
• Выбор/переключение/регулировка/безопасный ход/непрерывная работа
• Устройство защиты от перегрузки давления масла
• Устройство защиты от пробуксировки
• Двойной электромагнитный клапан
• Устройство определения ошибок при подаче
• Электрическое устройство регулировки ползуна
• Цифровой индикатор высоты штампа (единица измерения: 0,1 мм)
• Электрическое смазочное устройство
• Накопительный счетчик (6-значный)
• Счётчик с предварительной установкой (6-значный)
• Счётчик обслуживания (6-значный)
• Счетчик продолжительности хода (6-значный)
• Электронный поворотный переключатель кулачкового типа (на 6 соединений)
• Устройство подачи воздуха 1/2 «первичная цепь»
• Устройство подачи воздуха 1/2 «вторичная цепь»
• Устройство для обнаружения ошибок
• Розетка электропитания (применяется только для однофазной мощности 110 В)

Дополнительное оборудование

• «Мокрая» муфта сцепления тормоза
• Амортизатор плашки
• Двигатель с регулируемой частотой вращения
• Сенсорный экран
• Фотоэлектрическое устройство защиты
• Устройство для подачи верхнего ползуна
• Устройство обратного преобразования основного двигателя
• Педальный переключатель
• Ограничитель хода и предохранительная защёлка
• Двухручная рабочая площадка Т-образного типа
• Магнитный клапан с регулируемым подключением
• Противовибрационное основание
• Устройство для быстрой замены инструментов
• Верхний зажим для штампов
• Нижний зажим для штампов
• Подъемное устройство для штампов
• Рычаг для сдвига штампа
• Базовая комплектация станины
• Автоматическое устройство подачи
• Устройство подачи и выпрямления с ЧПУ
• Выпрямляющее устройство с ЧПУ
• Устройство подачи и выпрямленияv
• Выпрямляющее устройство
