Описание оборудования

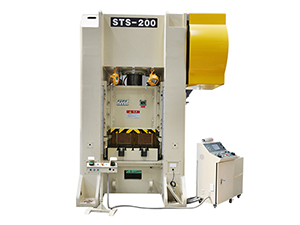

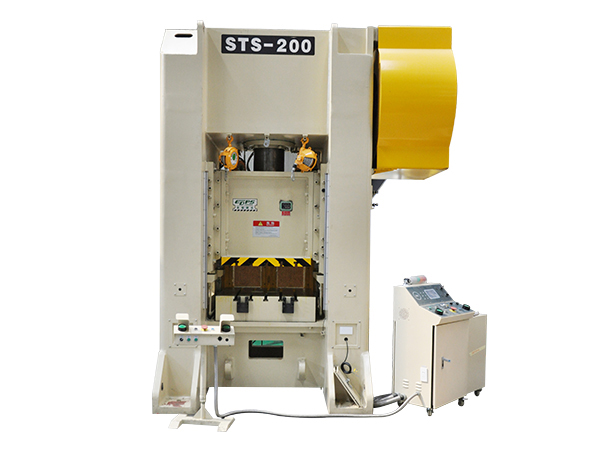

Высокоточный штамповочный пресс с производительностью 200 тонн оснащен системой поступательного движения, которая позволяет избегать деформации обрабатываемых деталей, возникающей вследствие высокого крутящего момента. Данные прессы подходят для высокоточной штамповки листового металла с большой толщиной. Кроме стандартных моделей, мы можем предложить оборудование, изготовленное в соответствие с индивидуальными потребностями. Если вам нужна помощь в разработке оборудования, пожалуйста, свяжитесь с нами для профессиональной консультации.
Особенности
● Для производства прессов используются передовые технологии из Европы, США и Японии. Для динамического моделирования конструкции используется программа CAE.
● Станина пресса изготовлена из стали высокого качества и прошла процесс закалки и уменьшения напряжения.
● Ключевые детали, включая шестерни и кривошипы, подвергаются обработке хромированием, азотированием, шлифованием и т.д.
● Штамповочные прессы оснащены устройствами высокого качества, включая блок управления, механические приводы, электромагнитные муфты, пневматические комплектующие, подшипники и т.д.
● Технические характеристики прессов соответствуют международным технологическим стандартам.
● Система электронного управления с несколькими интерфейсами подходит для различного оборудования /высококачественных процессоров
● Модуль/программное обеспечение с большим объемом памяти
● Преобразователь частоты с высокой степенью интеграции/Линия эксплуатации автоматического оборудования
● Интерфейс «человек-машина» /управление высокочастотными характеристиками/ терминал Ethernet и разъем USB
Технические характеристики
| Наименование | ед.изм. | STS-200 | ||
| Производительность | тонн | 200 | 200 | |
| Точка номинального усилия | мм | 4 | 7 | |
| Ход поршня | мм | 40 | 250 | |
| Скорость поршня | ход/мин | 60-130 | 20-40 | |
| Высота штампа | мм | 350 | 550 | |
| Макс.мощность балансировки (5Кг/см2） | кг | 1000 | 1200 | |
| Регулировка ползуна | мм | 100 | 150 | |
| Площадь ползуна | мм | 900x800 | 900x800 | |
| Площадь подштамповой плиты | мм | 1000x900 | 1000 x900 | |
| Толщина подштамповой плиты | мм | 170 | 170 | |
| Боковое отверстие | мм | 400 x400 | 300 x400 | |
| Высота от верхнего до нижнего основания | мм | 850 | 750 | |
| Рабочая мощность | кВтxp | 800 | 1500 | |
| Основной двигатель | Лс/ч | 18.5x4 | 18.5x4 | |
| Двигатель регулировки ползуна | кВтxp | 0.75x4 | 0.75x4 | |
| Конструкция станины | цельная конструкция | |||
Стандартная конфигурация
- Гидравлическое устройство для защиты от перегруза
- Электрическое устройство для регулировки ползуна
- Цифровой индикатор высоты штампа (точность: 0.1 мм)
- Устройство для балансировки ползуна и штампа
- Выключатель кулачкового типа
- Датчик угла поворота коленчатого вала
- Централизованное смазочное устройство
- Электромагнитный счетчик ходов
- Защитное устройство от пробуксовки штампа
- Программируемый логический контроллер
- Подвижная рабочая платформа Т-образного типа
- Соединительное устройство для подачи воздуха
- Автономный электрический шкаф
- Набор инструментов для обслуживания
Дополнительное оборудование
- Амортизатор плашки
- Устройство для подачи верхнего ползуна
- Подсветка для штампа
- Устройство обратного преобразования основного двигателя
- Фотоэлектрическое устройство защиты
- Прорезь предохранителя и штифт со сферической головкой
- Счётчик с предварительной установкой (6-значный)
- Устройство для контроля нагрузки
- Устройство обнаружения отсутствия подачи
- Привод с регулируемой частотой
- Базовое основание и станина
- Противовибрационное основание
- Ограничитель хода и предохранительная защёлка
- Розетка электропитания
- Устройство для быстрой смены штампа
