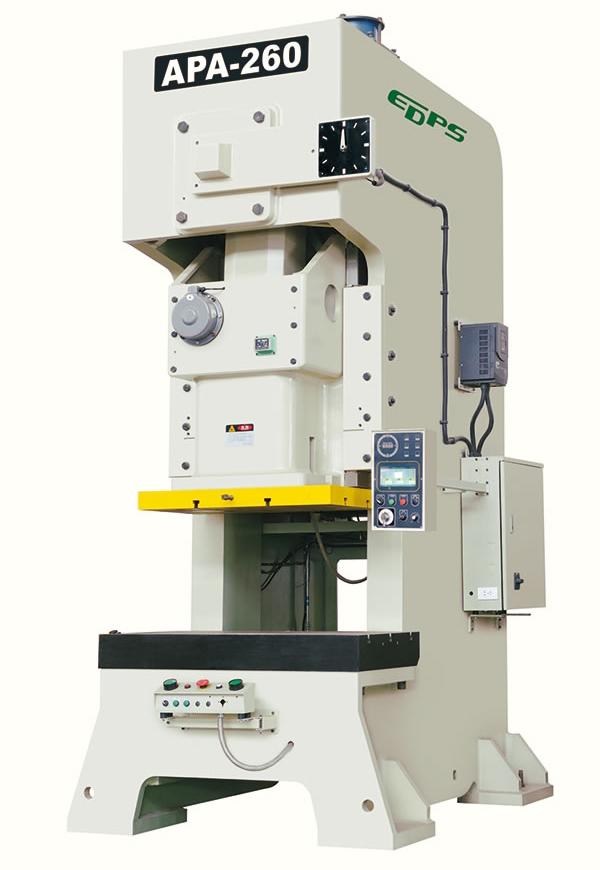

Штамповочные прессы для металла с производительностью 260 тонн модель APA-260

Описание оборудования

Высокоточные штамповочные прессы для металла с производительностью 260 тонн компании Yiduan широко используются для резки тонколистового металла, формования и глубокой вытяжки изделий для транспортных средств, часов, бытовых приборов, канцелярских товаров, ручных инструментов, бытовой техники, компьютеров и т.д.

Характеристики оборудования

● Высокая устойчивость станины: в качестве материалов для станины штамповочного пресса с производительностью 260 тонн применяются пластины из высококачественной сварочной стали. Данные пластины подвергаются процессу отжига со снятием внутренних напряжений, обеспечивая высокую и стабильную точность штамповки.

● Высокоточный штамповочный пресс имеет ведущий центр управления станка, обеспечивая высокую и стабильную точность штамповки.

● Высокоточный штамповочный пресс с производительностью 260 тонн оснащен двумя балансировочными устройствами, которые позволяют обеспечить стабильную работу оборудования.

● Для безопасности и удобства работы, данный пресс имеет разрешённый допуск 0,1 мм.

● Коленчатый вал, шестерни, шатуны и другие комплектующие подвергаются твердому анодированию, шлифованию и другим обработкам, которые позволяют обеспечить детали высокими физическими и химическими свойствами.

● Штамповочный пресс с производительностью 260 тонн оснащен сцеплением, тормозом, двойным электромагнитным клапаном (управление сцеплением с помощью подачи или ограничения воздуха), защитой от перегрузки и т.д., обеспечивая безопасность и точность работы пресса.

Технические характеристики

Наименование Ед.изм. APA-260
Модель
V H
Производительность тонн 260
Точка номинального усилия мм 7 3.5
Регулируемая скорость ход/мин 20-40 40-50
Постоянная скорость ход/мин 30
Ход поршня мм 250 150
Высота штампа мм 500 550
Регулировка ползуна мм 120
Площадь ползуна мм 950x700x100
Площадь подштамповой плиты мм 1500X840X180
Отверстие в стержне мм 65
Основной двигатель кВт 22X4
Устройство для регулировки ползуна HP Электрическая регулировка
Давление воздуха кг/см2 6
Точность штамповки
1 класс GB(JIS)
Размеры пресса мм 2780X1850X4470
Вес пресса тонны 32
Эффективность амортизатора плашки тонн 14
Ход поршня мм 100
Рабочая площадь амортизатора плашки мм2 810x480

Общие размеры оборудования

Спецификация A B C D E F G H I J K L M N O P Q R
APA-260 2605 1850 4470 1500 840 1130 700 1030 750 900 430 2005 1560 1300 2780 688 875 2460

Размеры ползунка и подштамповой плиты

Модель A B c D E F G H 1 T-образные пазы
APA-260 520 260 290 950 420 200 Φ 65 300 700 II

График кривой производственных возможностей

Стандартная конфигурация

  • Частотный преобразователь
  • Система защиты от гидравлической перегрузки
  • Устройство для ручной регулировки ползуна (меньше 60 тонн)
  • Цифровое устройство для регулировки ползуна (80 тонн и больше)
  • Механический индикатор высоты штампа (меньше 60 тонн)
  • Цифровой индикатор высоты штампа (60 тонн и больше)
  • Устройство для балансировки ползуна и штампа
  • Выключатель кулачкового типа
  • Датчик обнаружения дефектов в подаче
  • Розетка электропитания
  • Датчик угла поворота коленчатого вала
  • Счетчик ходов
  • Соединительное устройство для подачи воздуха
  • Защитное устройство от пробуксовки штампа
  • Установка с интенсивным движением воздуха
  • Набор инструментов для обслуживания
  • Руководство по эксплуатации

Дополнительное оборудование

  • «Мокрая» муфта сцепления
  • Автоматическая система смазки
  • Гидравлические амортизаторы
  • Педальный переключатель
  • Устройство быстрой смены штампа (подъемник для штампов, зажим для штампов, роликовый конвейер для штампов)
  • Устройство для подачи верхнего ползуна
  • Пресс с противовибрационной опорой
  • Устройство подачи (подача воздуха, механический питатель, сервопривод с ЧПУ)
  • Направляющие для штампа
  • Выпрямляющее устройство
  • Механический манипулятор
  • Осветительное устройство для штампов
  • Сенсорная панель управления (счётчик с предварительной установкой, итоговый счетчик и т.д. )
  • Программируемый контроллер автоматизации PAC100
  • Система управления «человек-машина»
