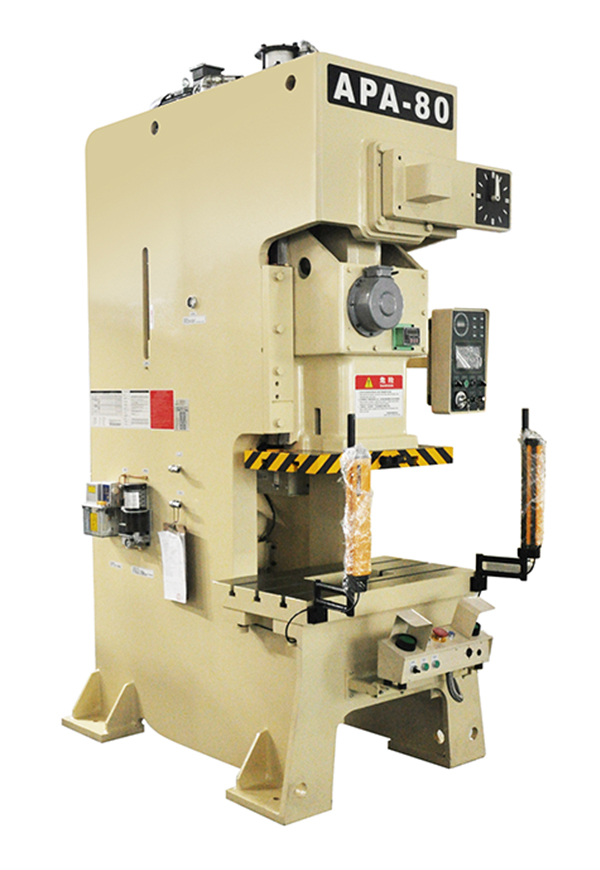

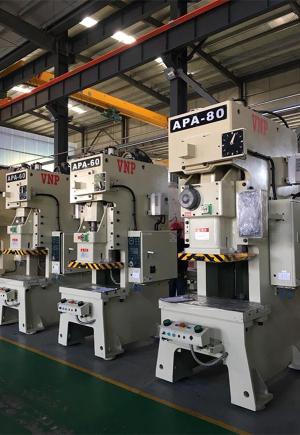

Описание оборудования
Высокоточные штамповочные прессы для металла с производительностью 80 тонн компании Yiduan широко используются для резки тонколистового металла, формования и глубокой вытяжки изделий для транспортных средств, часов, бытовых приборов, канцелярских товаров, ручных инструментов, бытовой техники, компьютеров и т.д.
Характеристики оборудования
● Высокая устойчивость станины: в качестве материалов для станины штамповочного пресса с производительностью 80 тонн применяются пластины из высококачественной сварочной стали. Данные пластины подвергаются процессу отжига со снятием внутренних напряжений, обеспечивая высокую и стабильную точность штамповки.
● Высокоточный штамповочный пресс имеет ведущий центр управления станка, обеспечивая высокую и стабильную точность штамповки.
● Высокоточный штамповочный пресс с производительностью 80 тонн оснащен двумя балансировочными устройствами, которые позволяют обеспечить стабильную работу оборудования.
● Для безопасности и удобства работы, данный пресс имеет разрешённый допуск 0,1 мм.
● Коленчатый вал, шестерни, шатуны и другие комплектующие подвергаются твердому анодированию, шлифованию и другим обработкам, которые позволяют обеспечить детали высокими физическими и химическими свойствами.
● Штамповочный пресс с производительностью 80 тонн оснащен сцеплением, тормозом, двойным электромагнитным клапаном (управление сцеплением с помощью подачи или ограничения воздуха), защитой от перегрузки и т.д., обеспечивая безопасность и точность работы пресса.
Технические характеристики
| Наименование | Ед.изм. | APA-80 | |
| Модель | V-образного типа | H-образного типа | |
| Производительность | тонн | 80 | |
| Точка номинального усилия | мм | 4 | 2 |
| Регулируемая скорость | ход/мин | 35-80 | 80-120 |
| Постоянная скорость | ход/мин | 65 | |
| Ход поршня | мм | 150 | 70 |
| Высота штампа | мм | 340 | 380 |
| Регулировка ползуна | мм | 80 | |
| Площадь ползуна | мм | 560x420x70 | |
| Площадь подштамповой плиты | мм | 1000X550X90 | |
| Отверстие в стержне | мм | 50 | |
| Основной двигатель | кВт | 7.5X4 | |
| Устройство для регулировки ползуна | HP | Электрическая регулировка | |
| Давление воздуха | кг/см2 | 6 | |
| Точность штамповки | 1 класс GB(JIS) | ||
| Размеры пресса | мм | 1800X1180X2980 | |
| Вес пресса | тонны | 6.5 | |
| Эффективность амортизатора плашки | тонн | 3.6 | |
| Ход поршня | мм | 70 | |
| Рабочая площадь амортизатора плашки | мм2 | 450x310 | |
Общие размеры оборудования
| Спецификация | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
| APA-80 | 1595 | 1170 | 2980 | 1000 | 550 | 770 | 420 | 830 | 480 | 534 | 280 | 1310 | 980 | 780 | 1770 | 448 | 620 | 1506 |
Размеры ползунка и подштамповой плиты
| Модель | A | B | c | D | E | F | G | H | 1 | T-образные пазы |
| APA-80 | 360 | 180 | 150 | 560 | 300 | 220 | Φ 50 | 180 | 420 | II |
График кривой производственных возможностей
Стандартная конфигурация
- Частотный преобразователь
- Система защиты от гидравлической перегрузки
- Устройство для ручной регулировки ползуна (меньше 60 тонн)
- Цифровое устройство для регулировки ползуна (80 тонн и больше)
- Механический индикатор высоты штампа (меньше 60 тонн)
- Цифровой индикатор высоты штампа (60 тонн и больше)
- Устройство для балансировки ползуна и штампа
- Выключатель кулачкового типа
- Датчик обнаружения дефектов в подаче
- Розетка электропитания
- Датчик угла поворота коленчатого вала
- Счетчик ходов
- Соединительное устройство для подачи воздуха
- Защитное устройство от пробуксовки штампа
- Установка с интенсивным движением воздуха
- Набор инструментов для обслуживания
- Руководство по эксплуатации
Дополнительное оборудование
- «Мокрая» муфта сцепления
- Автоматическая система смазки
- Гидравлические амортизаторы
- Педальный переключатель
- Устройство быстрой смены штампа (подъемник для штампов, зажим для штампов, роликовый конвейер для штампов)
- Устройство для подачи верхнего ползуна
- Пресс с противовибрационной опорой
- Устройство подачи (подача воздуха, механический питатель, сервопривод с ЧПУ)
- Направляющие для штампа
- Выпрямляющее устройство
- Механический манипулятор
- Осветительное устройство для штампов
- Сенсорная панель управления (счётчик с предварительной установкой, итоговый счетчик и т.д. )
- Программируемый контроллер автоматизации PAC100
- Система управления «человек-машина»
